Экстремальный сепаратор ExSep®
Запатентованный компанией Epuramat экстремальный сепаратор ExSep® является оборудованием для отделения мехпримесей от жидкостей на основе сил тяжести и динамики течения жидкости. Эта инновационная система первичной обработки может быть использована для очистки муниципальных и промышленных сточных вод.
ExSep® работает с низким энергопотреблением и при малом потреблении химических реагентов, устройство имеет производительность от 0,5 до 250 м3/ч при эффективности сепарации на уровне 99%. Поскольку сепаратор заменяет традиционный блок песколовок и отстойников, а также таких энергоемких устройств, как систем флотации, ExSep® - как никакая другая технология предочистки - сочетает в себе высокую эффективность при малых размерах, низких затратах при эксплуатации и техническом обслуживании.

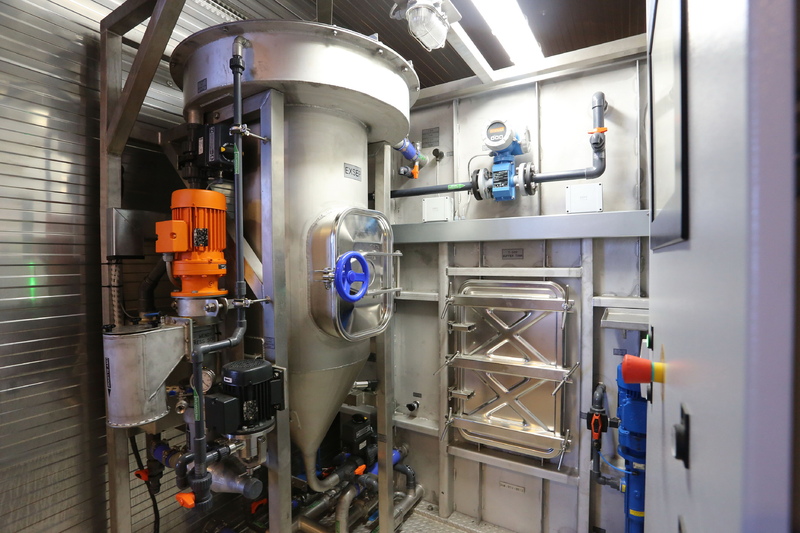

ExSep® может быть использован в качестве предварительной очистки для различных промышленных технологических вод, перегруженных городских очистных сооружений или при разделении масло- водяных смесей. Он также установлен в установках Box4Water контейнерного типа для очистки сточных вод в местах размещения до 600 человек без подключения к городской канализации. Для всех этих применений предварительная обработка стоков по технологии ExSep® облегчает последующие этапы обработки, что приводит к более компактной конструкции очистных сооружений и существенной экономии затрат.
Первичная система очистки ExSep® разработана с учетом следующих технических требований:
- возможность изготовления из нержавеющей стали, углеродистой стали с покрытием или пластика в зависимости от размера и области применения;
- комплектация насосами и трубопроводами;
- оборудование станцией приготовления и дозирования водного раствора флокулянта (опция по запросу заказчика, в зависимости от отраслей промышленности);
- комплектация датчиками измерения параметров технологического процесса, а также системой управления с дистанционным мониторингом и контролем;

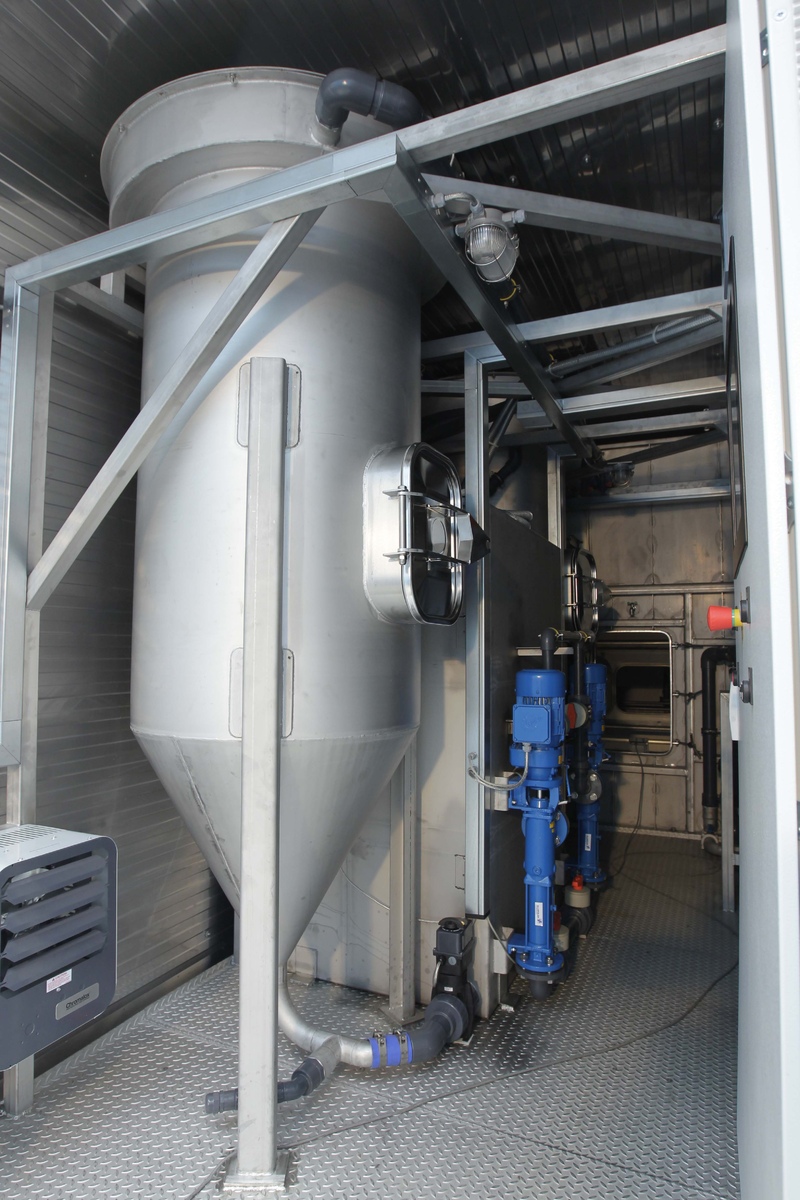

- возможность размещения стандартной версии ExSep®2000 (диаметр 2000 мм) в грузовом контейнере на раме;
- выпуск модельного ряда с ExSep®500 до ExSep®7000 диаметром от 500 до 7000 мм.
Характеристики сточной воды
Приток:
- городские сточные воды/стоки (желтый, черный и серый);
- промышленные сточные воды (состав зависит от отрасли).
Очищенные сточные воды: почти полностью свободна от твердых веществ, облегчая последующую очистку или сброс в городские очистные сооружения, если это необходимо.
|
№ пп |
Показатель и размерность |
Значение показателей муниципальных сточных вод |
|
1 |
Химическое потребление кислорода (ХПК), мг/л |
400 – 800 |
|
2 |
Биологическое потребление кислорода (БПК5), мг/л |
200 – 400 |
|
3 |
Общее количество взвешенных твердых частиц, мг/л |
100 – 350 |
|
4 |
Азот общий, мг/л |
15 – 60 |
|
5 |
Фосфор общий, мг/л |
3 – 12 |
Технические данные
|
Модель сепаратора |
Диаметр, мм |
Высота, м |
Поток, м3/час |
Удельное энергпотребление, кВт час/м3 |
|
ExSep® 500 |
500 |
2,1 |
1,0 |
0,46 |
|
ExSep® 800 |
800 |
2,8 |
2,5 |
0,23 |
|
ExSep® 1000 |
1000 |
3,0 |
4,3 |
0,20 |
|
ExSep® 2000 |
2000 |
6,0 |
17,2 |
0,12 |
|
ExSep® 3000 |
3000 |
6,0 |
39,0 |
0,11 |
|
ExSep® 4000 |
4000 |
12,0 |
69,0 |
0,10 |
|
ExSep® 5000 |
5000 |
15,0 |
110,0 |
0,10 |
|
ExSep® 6000 |
6000 |
18,0 |
156,0 |
0,10 |
|
ExSep® 7000 |
7000 |
21,0 |
212,0 |
0,09 |
Важное дополнение: очищенные сточные воды не должны использоваться в качестве питьевой воды. В зависимости от своего происхождения и целей очистки сточные воды должны быть дополнительно обработаны или отведены на муниципальные очистные сооружения.
Эксплуатационные расходы
|
Электроэнергия |
от 0,09 до 0,46 кВт час/м3 в зависимости от типоразмера ExSep® и качества сточных вод |
|
Работа |
удаленный мониторинг через интернет-ссылку /GSM интерфейс дает возможность раннего обнаружения неисправностей установки |
|
Обслуживание |
требуется только для насосов и электродвигателей |
|
С обезвоживателем осадка: шнек пресс-фильтра должен заменяться через 6 или 18 месяцев работы (в зависимости от количества песка в сточных водах) |
|
Процесс работы сепаратора
Предварительная очистка сточных вод осуществляется в следующей последовательности:
1. Грубая обработка на сетках.
2. Усреднение потока и гомогенизация состава приточных сточных вод и фугата от шнекового обезвоживателя.
3. Механическая предварительная обработка (отделение твердой от жидкой фракции) с применением технологии ExSep®.
Все процессы отслеживаются и контролируются через программируемый логический контроллер (PLC), который оснащен сенсорной панелью локально или управляться дистанционно, для обеспечения бесперебойности технологического процесса.
Описание ExSep®
Запатентованный сепаратор ExSep® служит для механического разделения твердой и жидкой фаз и разработан компанией Epuramat.
В муниципальных очистных сооружениях ExSep® заменяет песко- и жироуловители, а также огромные отстойники.
В области очистки промышленных стоков ExSep® применяется в качестве устройств предочистки.

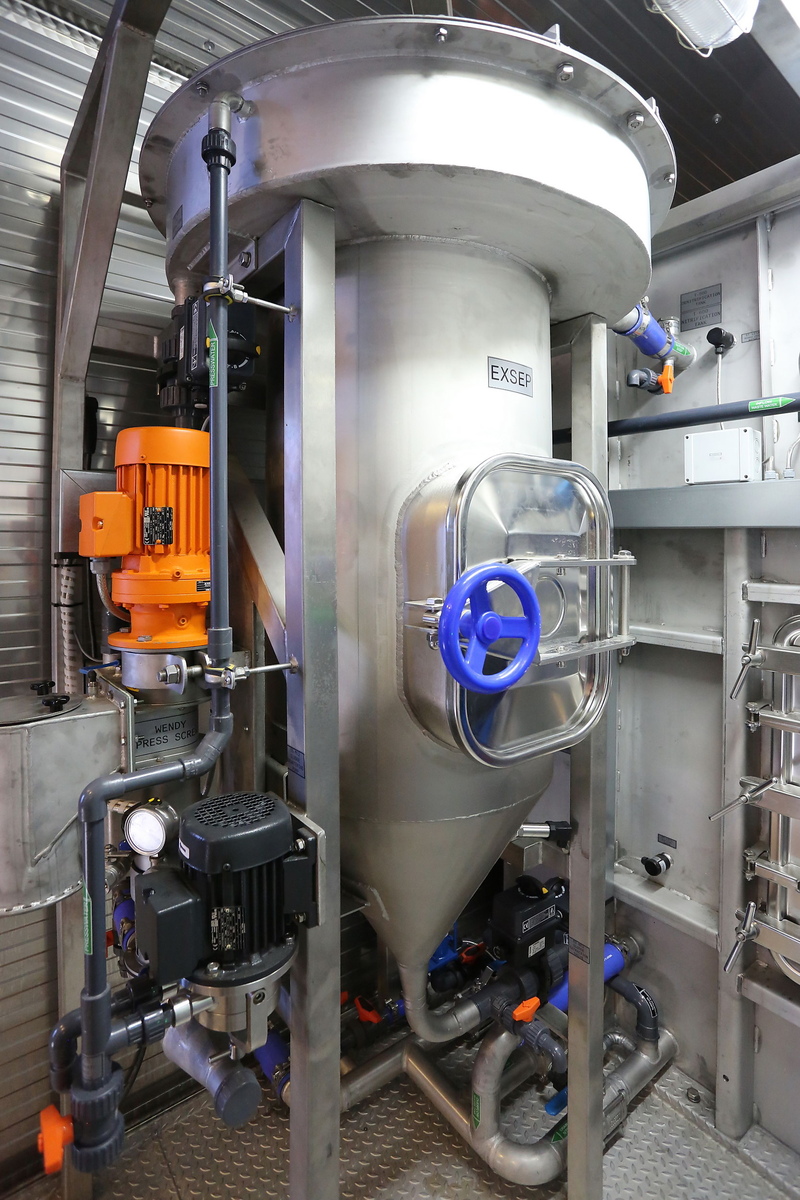

Кроме того, ExSep® может быть использован для доочистки. Сепаратор характеризуется очень высокой эффективностью (до 99%) разделения органических и неорганических частиц размером ≥ 15 мкм. Сепаратор ExSep оборудован приемной трубой с диффузором / комбинированной перегородкой, расположенной во внутренней части сепаратора для приема сточных вод сверху.
Как это работает: впускной трубопровод с диффузором предназначен для принудительного изменения направления подачи сточных вод с вертикального на горизонтальное направление. Благодаря специальной конструкции диффузора тяжелые и в основном неорганические частицы оседают и двигаются в нижнюю часть аппарата. Легкие, тонкие (органические) и коллоидные частицы двигаются вверх, агломерируясь в потоке, образуя меньшее количество коллоидных частиц в очищаемой среде, при этом фильтрат собирается в верхней части устройства, чуть ниже жировой ловушки. Эта процедура обеспечивает очень высокий уровень чистоты и прозрачности очищаемой сточной воды вода, при этом осадок концентрируется, собирается и отводится из нижней части сепаратора.
Система обезвоживания осадка
Сепаратор ExSep® может быть укомплектован установкой для обезвоживания жидкого осадка, размещенной в отдельном контейнере. Осадок и жир являются продуктами разделения твердых/жидких фракций посредством работы ExSep®, которые собираются и гомогенизируются в буферной емкости.
Обезвоживание осадка происходит посредством дискового обезвоживателя, что позволяет достичь высокого содержания сухого вещества (более 15 %) в шуге без каких-либо химических веществ. Система обезвоживания осадка полностью укомплектована насосами, трубами, клапанами, запорно-регулируюшей арматурой, шламовым транспортером и шкафом управления с PLC. Это решение требует определенных затрат на техобслуживание системы обезвоживания шуги, которую можно хранить в течение сравнительно длительного времени в зоне размещения контейнера и легко утилизировать.

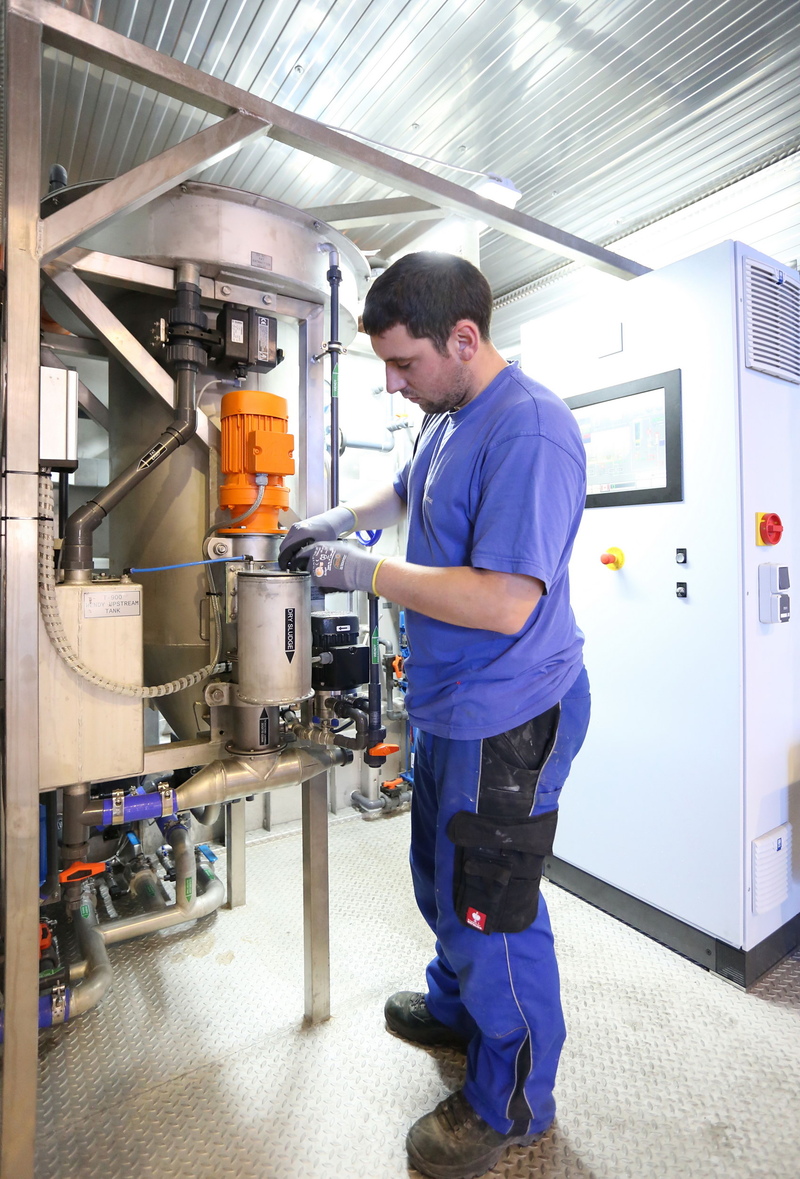

Сенсорная панель дистанционного контроля и управления
PLC ExSep® оснащен сенсорным экраном в качестве панели управления. Кроме того Epuramat может оборудовать установку пультом контроля и управления через интернет или спутниковую связь. При выборе этого варианта клиент может мониторить и контролировать работу ExSep® без присутствует на сайте. Отдельные компоненты системы могут быть активированы в любое время, сенсорная панель расположена на месте или удаленно управляется через интернет. Кроме того, величины рН, температуры, расхода и другие изменения могут быть визуализированы в ежедневной, ежемесячной и ежегодной базе данных.
Производительность ExSep®
Муниципальные сточные воды: пример использования двух сепараторов ExSep® 2000 на производительность 35 м3/час.
|
2,Параметр |
Размерность |
Характеристика стока |
Степень деградации параметра на ExSep® |
|
Поток |
м3/час |
17,5-35 |
- |
|
Численность населения |
чел |
около 2000 |
- |
|
БПК5 |
кг/сутки |
~ 125 |
40 - 50% |
|
ХПК |
кг/сутки |
~ 250 |
30 - 40% |
|
Сухой остаток |
кг/сутки |
~ 145 |
80 - 90% |
|
Общий азот |
кг/сутки |
~ 23 |
10 - 15% |
|
Общий фосфор |
кг/сутки |
~ 4 |
15 - 25% |
Сточная вода от промышленных производств
Для сточных вод от промышленных производств используются ExSep® различной производительности® в зависимости от типа производства и состава сточных вод. Подробные характеристики сточных вод могут быть получены только после анализа сточных вод или испытаний. Однако, ниже приведены области применения ExSep® на примерах различных промышленных сточных вод и по сравнению с водопроводной водой.
Уникальность ExSep®
Уникальность сепаратора заключается в следующем:
- предварительная очистка от механических включений муниципальных и индустриальных сточных вод;
- эффективность сепарации мех.включений/жидкости на уровне 99%;
- до 90% экономии пространства по сравнению с традиционной обработкой стоков;
- низкие затраты на изготовление, эксплуатацию и техобслуживание;
- максимальный доступ к заводским операциям через программу управления программного обеспечения (ПЛК);
- эффективное малогабаритное изделие для предочистки стоков различного происхождения;
- переработка промышленных вод обеспечивает экономию питьевой воды и снижает затраты на водоотведение;
- малый срок окупаемости и большой жизненный цикл.
Гарантия
На движущиеся детали, узлы и уплотнения: 2 (два) года.
На ExSep и резервуар-усреднитель (за исключением фурнитуры и петель): 10 (десять) лет.
